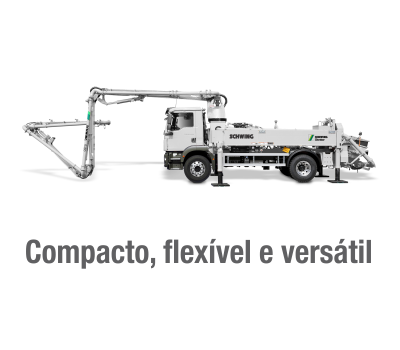

Autobomba com Mastro

Linha de Auto Bombas com Mastro SCHWING Stetter

A Melhor Relação Custo/Benefício do Mercado

Os equipamentos para bombeamento e distribuição de concreto mais populares em todas as empresas de serviço de bombeamento de todo o mundo são as auto bombas para concreto com mastros de distribuição. A linha de autobombas para concreto podem ser montadas em diferentes modelos de chassis garantindo excelente dirigibilidade do equipamento em rodovias e obras, onde os espaços físico para manobras, são bastante limitados.

Estes equipamentos foram projetados e desenvolvidos para trabalhar nas pequenas, médias e grandes obras, com a máxima eficiência, confiabilidade e rentabilidade e excelente relação custo/benefício. Conta com kit para bombeamento de alta performance, mastro de distribuição com excelente diagrama de alcance, compartimentos ideais para o transporte de tubulação e acessórios de concreto, pequeno espaço físico para estabilização e abertura do mastro.

O mastro para distribuição das autobombas para concreto é o componente mais importante nestes tipos de equipamentos. Combinam de maneira inteligente a tecnologia, aços especiais estruturais de granulação fina de alta resistência, com o controle permanente das estruturas soldadas, através de soldadores e engenheiros de projetos qualificados pelo orgão Alemão SLV Duisburg.

Especificações

Características

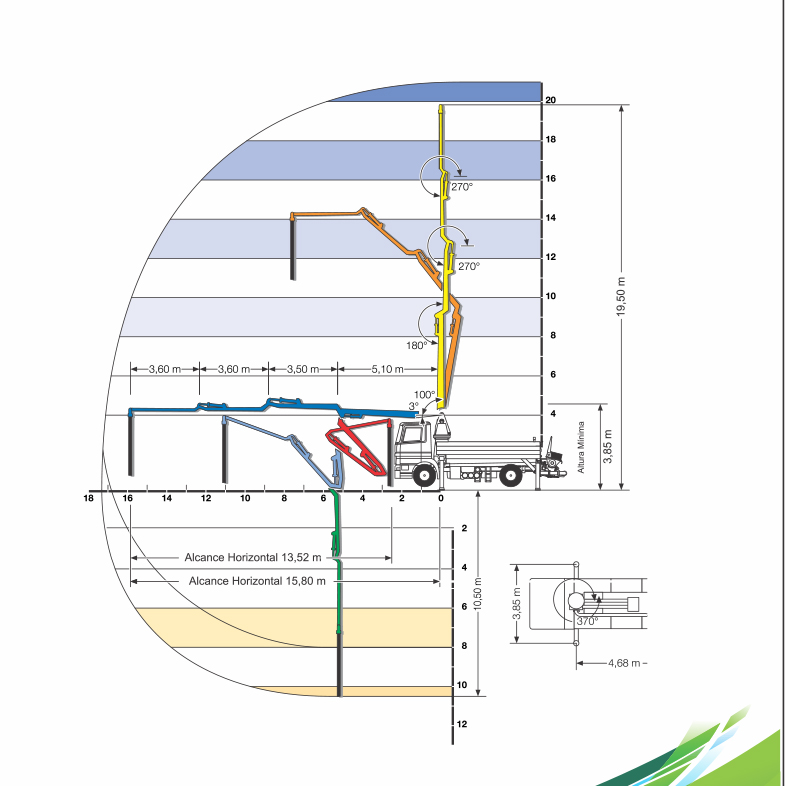

MASTRO S 20
Alcance Vertical	19,4 m
Alcance Horizontal	15,8 m
Altura Mín. Abertura do Mastro	3,85 m
Número de Articulações	4
Ângulo de Elevação	103º
1º Ângulo de Articulação	180º
2º Ângulo de Articulação	270º
3º Ângulo de Articulação	270º
4º Ângulo de Articulação	N/A
Raio de Giro	2 x 365º
Diâm. Tubulação de Concreto	125 mm
Comprimento do Mangote Final	3 m
KIT DE BOMBEIO P 1620
Rendimento Máx. Teórico	50-90 m³/h
Pressão Máx. no Concreto Teórico	108 - 60 bar
Número de Ciclos	17 \| 30
Volume Reservatório Hidráulico	430 l/min
Cil. de Bombeio (Diâmetro x Curso)	200 x 1600 mm
Cilindro Diferencial	90 x 50 mm
Tamanho Máx. de Agregados	63 mm
Válvula de Concreto	M-Rock
Peso do Equipamento (sem caminhão)	10.036 kg

FAÇA O DOWNLOAD DO FOLHETO COM TODOS OS DETALHES E ESPECIFICAÇÕES

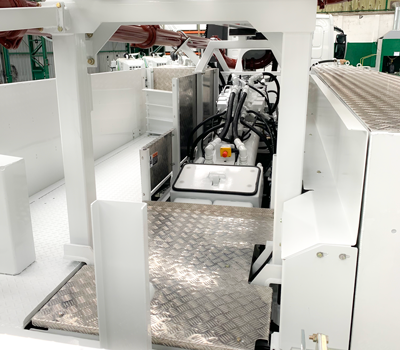

Caixa D´água

Acessibilidade excepcional para a caixa de água permitem a troca da mancheta de maneira multo mais rápida e fácil.

Armário Tubulação

Armário ergonômico e especialmente projetado para armazenar até 9 tubos rígidos para concreto. Facilidade para qualquer tipo de bombeado.

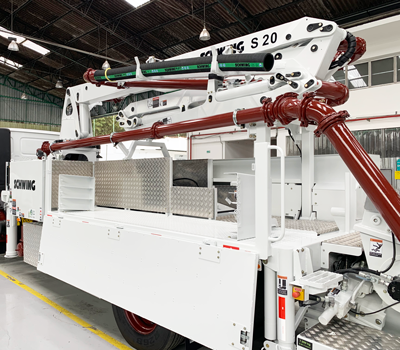

Mastro S20

Mastros reduzidos, maiores ângulos de abertura com sistema RZ e quatro seções, a SCHWING S 20 é a escolha perfeita para aplicações de concreto em locais com espaço reduzido para estabilização e abertura da lança.

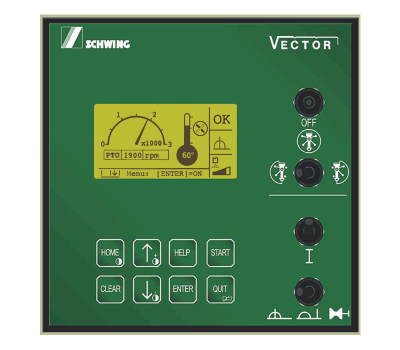

Sistema VECTOR

Sistema intuitivo de comando VECTOR, o operador pode consultar todos os dados e ajustes do equipamento. Garante um funcionamento seguro e indica os intervalos de manutenção necessários.

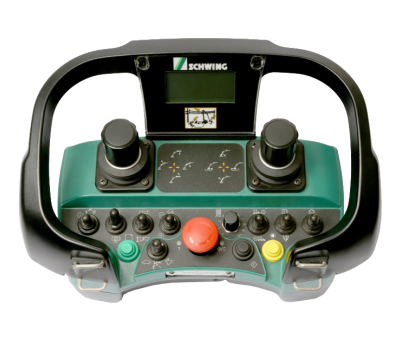

Operação sem Fio

O controle remoto SC 30 é uma excelente ferramenta para o operador. Além de todas as funções do equipamento e visualização através do display, as baterias recarregáveis tem autonomia de no mínimo 8 horas de trabalho.

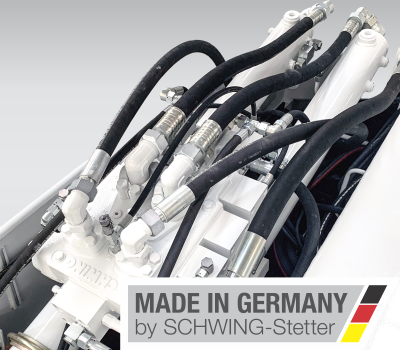

Sistema Hidráulico Aberto

Todas as bombas para concreto SCHWING são equipadas com sistema hidráulico aberto. Melhor rendimento dos equipamentos com alta redução no consumo de combustível.

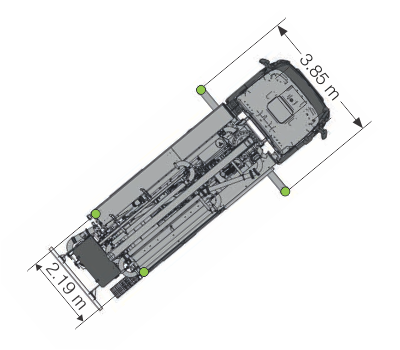

Estabilização

Graças ao desempenho da estabilização e necessidade mínima de espaço, o equipamento pode ser estabilizado em canteiros de obras que são inacessíveis para modelos maiores de auto bombas para concreto com mastro.

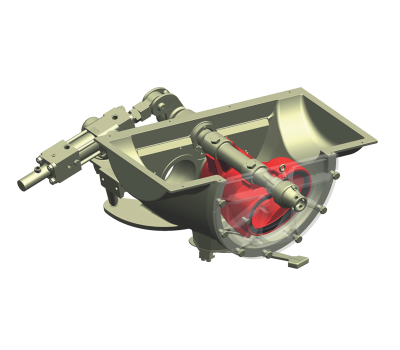

Válvula Rock

A válvula ROCK possui um desgaste muito menor do que outras válvulas para concreto. Limpeza rápida e menor manutenção. Menor tempo de manutenção, menor tempo de limpeza, maior disponibilidade do equipamento e menores custos de manutenção.
